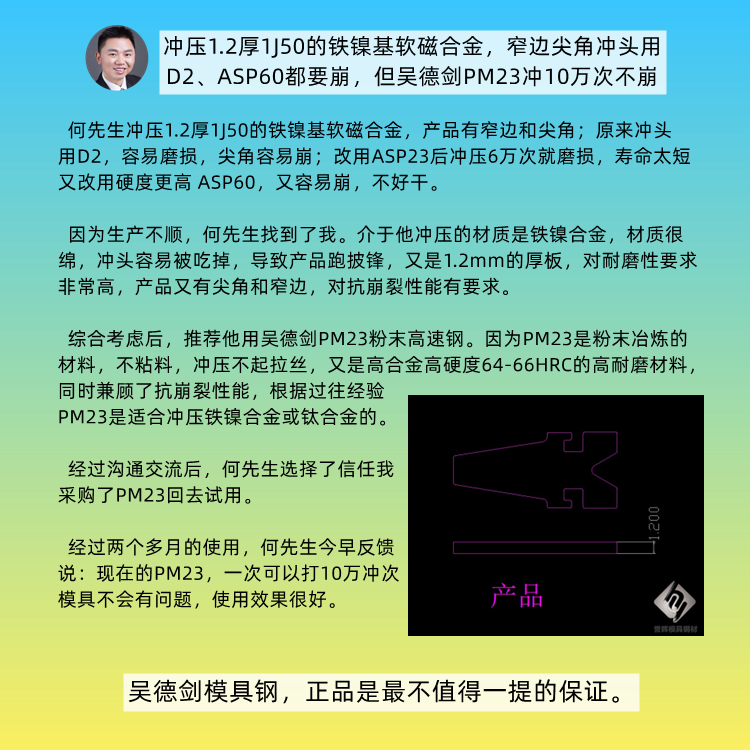

沖壓1.2厚1J50的鐵鎳基軟磁合金，窄邊尖角沖頭用吳德劍PM23，沖10萬次不崩；而用其他模具鋼，要么很快磨損，要么容易崩，生產不好干。

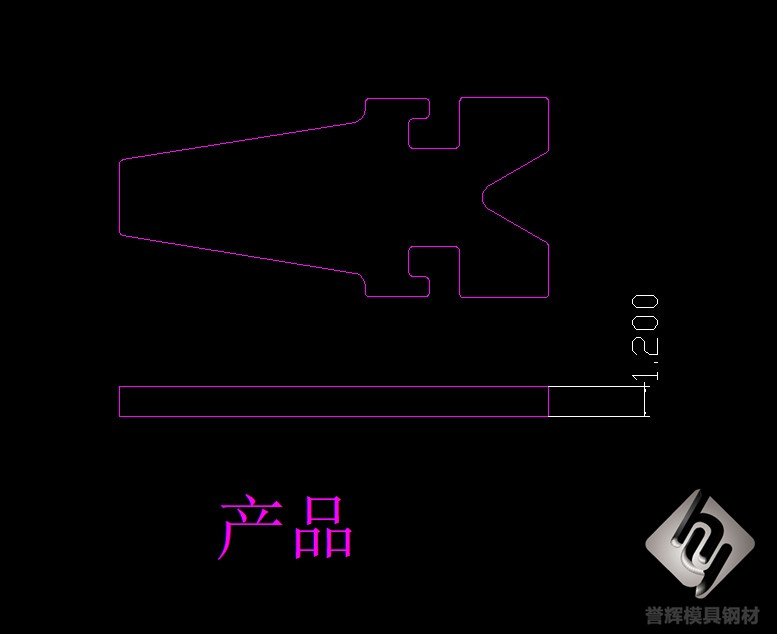

何先生沖壓1.2厚1J50的鐵鎳基軟磁合金，產品有窄邊和尖角；原來沖頭用D2模具鋼，容易磨損，尖角容易崩；改用ASP23后，沖壓6萬次就磨損，壽命太短；又改用硬度更高 ASP60，又容易崩，生產不好干。
因為生產不順，何先生找到了我。介于他沖壓的材質是鐵鎳合金，材質很綿，很難沖切，沖頭容易被吃掉，導致產品跑披鋒；又是1.2mm的厚板，對耐磨性要求非常高；產品又有尖角和窄邊，對抗崩裂性能有要求；得選擇不粘料、高碳高硬度、高合金高耐磨的模具材料。綜合考慮后，推薦他用吳德劍PM23粉末高速鋼。
因為吳德劍PM23是一款粉末冶煉的高速鋼，因為采用了先進的粉末冶煉工藝，消除了碳化物偏析缺陷，清除了組織上面肉眼看不見的微觀細微裂紋，因此不會粘模劃傷產品，沖切的光亮帶漂亮，產品不會起拉絲，也提高了模具鋼的抗崩裂性能；同時合金總量也曾加了，PM23碳C含量1.3%，硬度HRC64-66，鎢W含量6.0%，釩V含量3.0%，符合高碳高硬度，高合金高耐磨的條件；它的抗崩裂性能和耐磨性大約是普通熔鑄高速鋼SKH51的2~3倍。同時兼顧了抗崩裂性能，根據過往經驗，PM23是適合沖壓鐵鎳合金或鈦合金的。
經過溝通交流后，何先生選擇了信任我，采購了PM23回去試用。
經過兩個多月的使用，何先生今早反饋說：現在的PM23，一次可以打10萬沖次，模具不會有問題，使用效果很好。
按照何先生回復的信息來看，這PM23的沖壓效果確實是可以，由原來容易磨損，容易崩，生產不順暢，到現在一次性可以沖10萬次，比原來效果最好的ASP23多了4萬沖次，提升效果明顯呀。
如果你的模具也是沖壓鐵鎳合金的，或鈦合金，容易磨損，模具容易被吃掉，導致產品跑披鋒，那你應該來嘗試一下PM23粉末高速鋼。
***************
我是模具鋼大王吳德劍，來自東莞譽輝模具鋼，譽輝模具鋼，3個世界500強在用，京瓷連續7年采購譽輝模具鋼。如果你在選擇模具鋼材時，有拿不定主意的，或者是現在用的模具鋼，模具使用壽命短的，你用了很多種模具鋼都搞不定的，那你來找我吧，我已經解決了4000多家企業在模具選材、制作和使用方面的疑難雜癥，相信在模具鋼選材以及應用方面，我是能夠做你參謀長，并且能夠讓你少交學費的。吳德劍模具鋼，用戶的參謀長，用過的都買賬。
