譽輝無硫8407模具鋼，采用奧地利INTECO(英泰克)氣氛保護電渣爐煉鋼，國內僅有2家。鋼中有害雜質硫S含量低至0.0005%，國內也許沒有第二家。譽輝無硫8407模具鋼壽命是同行2倍。
深圳制作鋁合金壓鑄模具的佐先生跟我說說：他又一次買到假的8407模具鋼。他用8407模具鋼制作的鋁合金壓鑄模，在試產期間3000模次左右就發現龜裂(又稱沖腐蝕)，3萬模次左右開裂報廢。這些都是粗制濫造、以假亂真、假冒偽劣8407模具鋼造成的。
模具鋼行業亂象：
模具鋼大王吳德劍告訴你，同行打死都不說的“購買模具鋼10個大坑”
1.李逵遇到李鬼的模具鋼,
2.小鋼廠代替大鋼廠的偷梁換柱模具鋼,
3. 用“地條鋼”移花接木的劣質模具鋼，
4.偷換概念的“地條鋼”電渣模具鋼，
5.回爐廢鋼充當正品模具鋼，
6.非標冒充國標的以假亂真模具鋼,
7.電爐冒充電渣的以次充好模具鋼，
8.“萬能鋼”假冒偽劣模具鋼，
9.“陰陽合同”模具鋼，
10.廢鋼翻新的劣質模具鋼。
這些粗制濫造8407模具鋼危害是：
1) 模具壽命短；廢鋼翻新8407模具鋼有害雜質多，模具提前龜裂，甚至開裂報廢。
2) 模具拋光性差，拋光時經常遇到沙孔、麻點、裂紋等無法拋光的不良；產品光潔度差。
3) 模具韌性差，抽芯容易拉傷產品，甚至斷裂；產品薄壁處，模具高骨位處容易開裂。
4) 模具硬度不均勻，模具容易塌陷，產品容易起披鋒。
5) 模具不良頻現，需要經常維修模具，造成使用成本高昂，生產效率低下。
6) 模具提前報廢，一個訂單量需要幾套模具才能完成，造成模具開發成本高。
8407是什么材料？
8407原本是一勝百的熱作模具鋼產品，因為市場知名度極高，現在依然成為高端熱作模具鋼材的代名詞。同類別模具鋼型號有，中國的4Cr5MoSiV1，美國H13，德國2344ESR，日本SKD61，大同DHA1，日立DAC，百祿W302。但8407的耐磨合金鉬Mo含量達1.5%，鉬Mo含量及耐磨性高于其他材料。材質純凈度高于其它材料，模具壽命高于其他型號的模具鋼。
8407密度785x103Kg/m3
8407是什么材質？
材料 | 碳(C) | 硅(Si) | 錳(Mn) | 鉻(Cr) | 鉬(Mo) | 釩 V | 硫(S) | 磷(P) |
進口H13 | 0.37-0.42 | 0.8-1.2 | 0.2-0.5 | 5.0-5.5 | 1.2-1.75 | 0.8-1.2 | ≤0.003 | ≤0.015 |
無硫8407 | 0.38-0.41 | 0.8-1.0 | 0.35-0.4 | 5.0-5.5 | 1.4-1.7 | 0.95-1.05 | ≤0.0005 | ≤0.012 |
譽輝無硫8407模具鋼壽命是同行2倍：

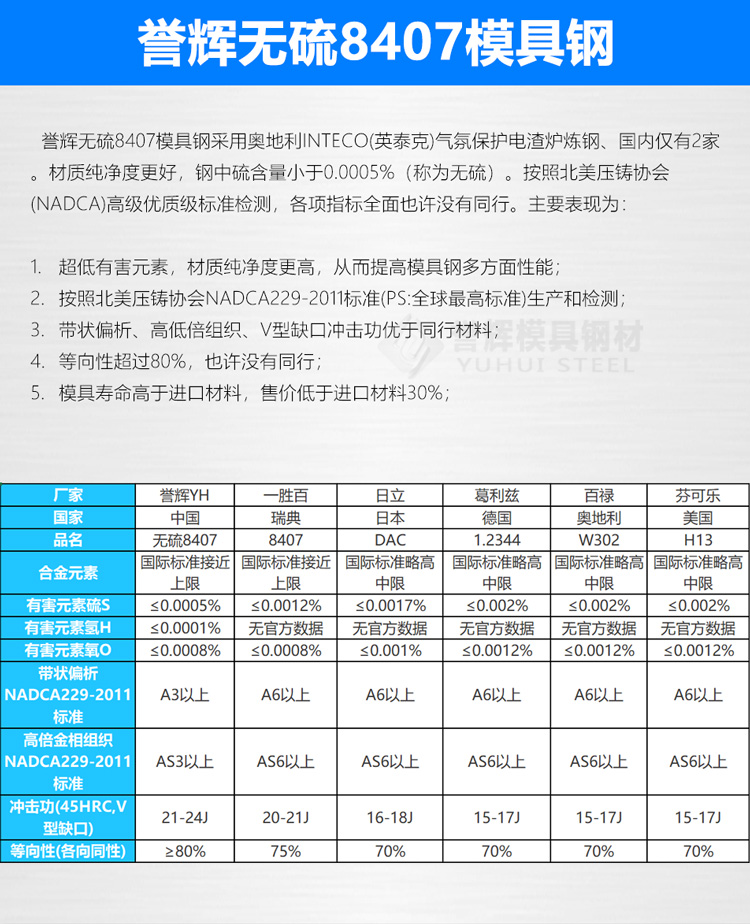

譽輝無硫8407采用世界上第六臺、國內僅有2臺的奧地利INTECO(英泰克)氣氛保護電渣重熔爐，該類別的電渣爐；技術配置達國際領先水平。此臺電渣爐是國家引進來，用于生產軍用品的世界頂級煉鋼設備。這臺設備主要特點是鋼中硫含量小于0.0005%（接近無硫級別）。其中1臺100%用于生產軍品生產。我們這臺在河北邢臺市的奧地利INTECO(英泰克)氣氛保護電渣重熔爐，主要生產航空母艦的緊固件和太陽能硅晶板切割絲。現在有部分產能釋放生產民用模具鋼，生產過程有工程院院士姜博士主持。

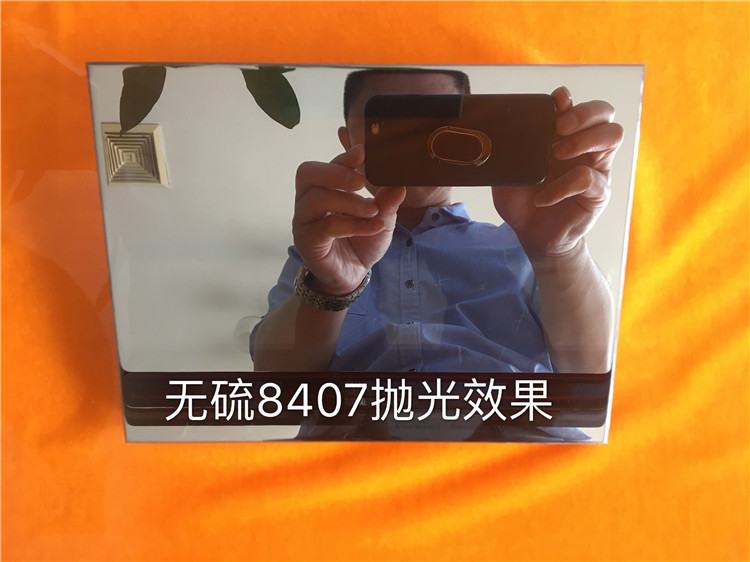

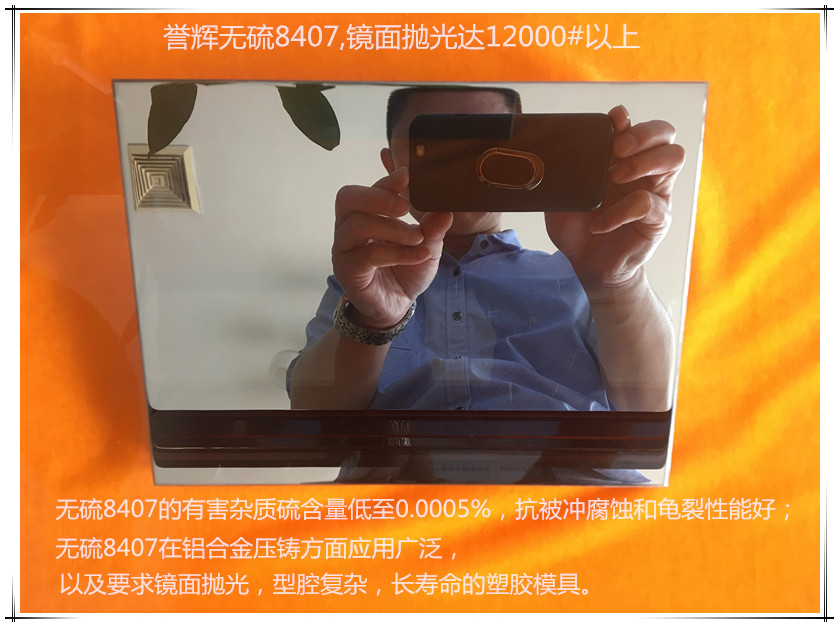

反映模具鋼純凈度的技術指標是硫含量值。進口模具鋼材的鋼中硫含量是0.001%；同行模具鋼材的鋼中硫含量是0.03%；無硫8407模具鋼的硫含量是0.0005%（接近無硫級）。硫含量高低代表模具鋼的純凈度級別；硫在熱作模具鋼中會導致模具龜裂，或開裂報廢。（純凈度好的模具鋼，都是可以鏡面拋光的。下圖是無硫8407鏡面拋光效果相片。）
沖擊功值是反映熱作模具鋼壽命長短和韌性好差的技術指標。國內8407模具鋼的沖擊功值普遍為10-12J；進口沖擊功值為20-22J；無硫8407模具鋼V型橫向沖擊功值達22-26J（硬度45HRC）；所以，無硫8407模具鋼的壽命是同行的2倍。
深圳佐先生自從采購譽輝無硫8407模具鋼后，模具壽命提高2倍。一個10萬訂單的鋁合金壓鑄產品，以前要開2-3套模具才能完成，現在一套模具就可完成，并且不用下模維修，生產效率大大提高。港資制模企業從2002年合作至今，歷時17年。
譽輝無硫8407模具鋼的5個方面應用：
譽輝無硫8407模具鋼主要用于鋁合金壓鑄模具模仁料，大型鋅合金壓鑄模具模仁料，精密復雜壓鑄模具，長壽命塑膠模具等，鏡面拋光塑膠模具，要求磨損磨損要求的場合。要求韌性是塑膠模具零件。
無硫8407模具鋼5個方面的應用和硬度值：
1）壓鑄模具
部件 | 錫鉛鋅合金HRC | 鋁鎂合金HRC |
壓鑄模具 | 45-50 | 43-47 |
鑲塊 型芯 | 45-52 | 45-48 |
澆口 | 48-52 | 46-48 |
噴嘴 | 36-40 | 45-48 |
頂針(氮化) | 46-50 | 46-50 |
柱塞 套筒 | 42-46 | 42-48 |
奧氏體化溫度 | 1020℃-1030℃ |
2）擠壓模具
部件 | 鋁鎂合金HRC | 銅合金HRC | 不銹鋼HRC |
模仁 | 45-50 | 43-47 | 45-50 |
模托、襯墊、頂桿、支撐墊塊 | 42-50 | 42-48 | 40-47 |
奧氏體化溫度 | 1020℃-1030℃ | 1040℃-1050℃ |
3）熱鍛模具
被加工材料 | 奧氏體化溫度℃ | 硬度HRC |
鋁鎂合金 | 1020-1030 | 44-50 |
銅合金 | 1040-1050 | 44-50 |
鋼鐵 | 1040-1050 | 40-50 |
4）塑膠模具
部件 | 溫度控制℃ | 硬度HRC |
注塑模、壓縮模、傳遞模 | 奧氏體化溫度1020-1030，回火溫度250 | 50-52 |
5）其他應用
應用 | 溫度控制℃ | 硬度HRC |
冷沖切、剪切 | 奧氏體化溫度1020-1030，回火溫度250 | 50-52 |
熱剪切 | 奧氏體化溫度1020-1030，回火溫度250 | 50-52 |
奧氏體化溫度1020-1030，回火溫度575-600 | 45-50 |
模具套環 | 奧氏體化溫度1020-1030，回火溫度575-600 | 45-50 |
耐磨部件 | 奧氏體化溫度1020-1030，回火溫度575，氮化 | 芯部50-52，表面1000H V1 |
8407模具鋼多少錢一公斤？
進口洋品牌8407價格140.00/公斤。譽輝無硫8407模具鋼壽命與洋品牌一樣，價格比洋品牌低30%。
